Mengenal Jenis-Jenis Water Meter dan Klasifikasinya untuk Kebutuhan Industri

Jenis water meter terbagi berdasarkan prinsip pengukuran, jenis media dan kondisi operasi, serta kapasitas alir. Dari sisi mekanisme pengukuran, jenis water meter yang umum meliputi velocity type, seperti multi-jet dan Woltmann/turbine meter, serta positive displacement type. Selain itu, berdasarkan temperatur operasional fluida yang diukur, Anda juga dapat memilih tipe hot water yang dirancang khusus untuk mengukur aliran air bersuhu tinggi secara akurat pada berbagai aplikasi industri maupun komersial.

Baca Juga : Hal yang Perlu Anda Ketahui tentang Meteran Irigasi

Sementara itu, berdasarkan kondisi media, water meter terbagi menjadi dua jenis, yaitu water meter untuk air dingin dan water meter untuk air bersuhu lebih tinggi. Artikel ini membahas berbagai jenis dan klasifikasi water meter, termasuk parameter yang perlu Anda pertimbangkan sebelum memilih produk untuk kebutuhan instalasi.

Jenis Water Meter dan Klasifikasinya Berdasarkan Jenis Media


Water meter adalah alat ukur yang digunakan untuk mengukur dan mencatat volume air yang melewati suatu titik dalam sistem perpipaan, umumnya dalam satuan meter kubik (m³).

Berikut beberapa jenis water meter berdasarkan jenis media:

1. Cold Water Meter

Cold water meter mengukur volume air pada rentang temperatur yang sesuai dengan spesifikasi produknya. Tipe ini banyak digunakan untuk mengukur air bersih pada sistem distribusi, suplai fasilitas, air baku, serta berbagai aplikasi utilitas dan proses. Sangat penting bagi Anda untuk mengenal meteran air bersih secara lebih mendalam agar dapat memilih unit pengukur yang presisi, tahan karat, dan sesuai dengan kapasitas laju aliran sistem perpipaan Anda.

Istilah cold water tidak berarti semua produk memiliki batas temperatur yang sama. Rentang temperatur maksimum harus Anda periksa pada datasheet masing-masing water meter.

Selain temperatur, karakteristik air juga perlu Anda perhatikan. Jika air mengandung partikel, sedimen, atau memiliki karakteristik tertentu, kompatibilitas meter dengan media harus dipastikan sebelum pemasangan.

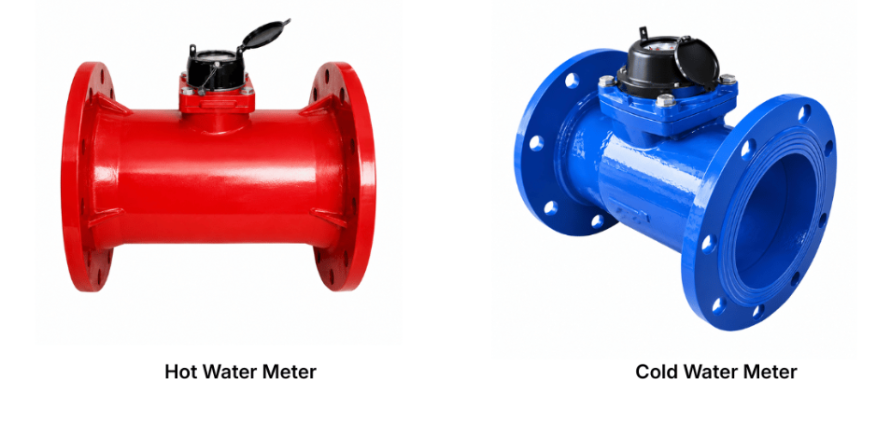

2. Hot Water Meter

Hot water meter mengukur air dengan temperatur lebih tinggi daripada cold water meter. Batas temperatur maksimum berbeda-beda berdasarkan desain, material, dan spesifikasi produk.

Karena itu, jangan menganggap semua hot water meter mampu bekerja hingga temperatur tertentu, misalnya 130°C. Nilai tersebut harus berasal dari spesifikasi produk yang bersangkutan.

Untuk aplikasi air panas, pengguna perlu memeriksa setidaknya rentang temperatur, tekanan kerja, material, flow rate, dan persyaratan metrologi sebelum memilih meter.

Jenis Water Meter dan Klasifikasinya Berdasarkan Mekanisme Pengukuran


Berikut jenis water meter berdasarkan mekanisme pengukurannya:

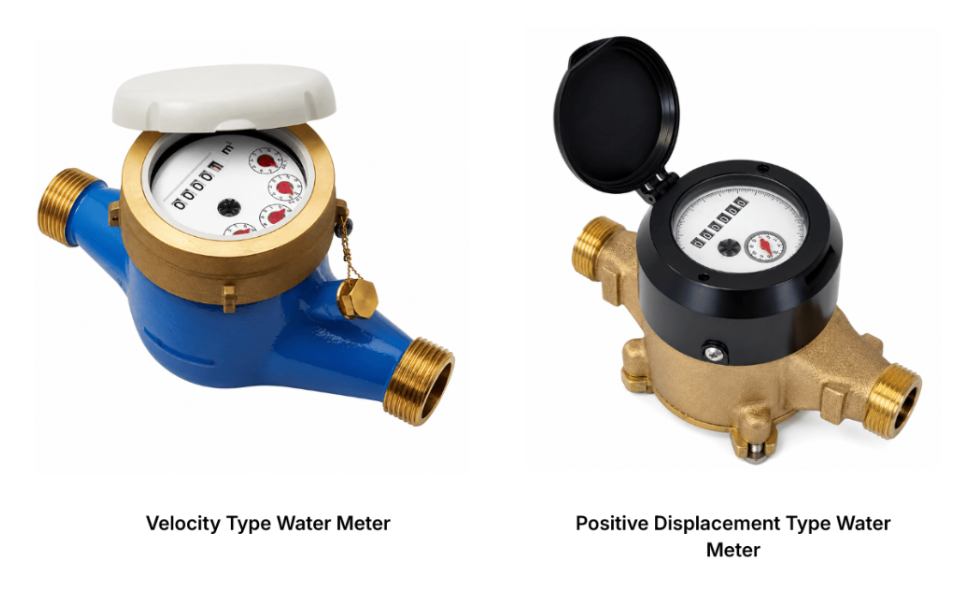

1. Velocity Type Water Meter

Velocity-type water meter mengukur aliran berdasarkan kecepatan air yang melewati elemen pengukuran. Pada water meter mekanis tertentu, aliran air akan menggerakkan impeller atau rotor yang kemudian digunakan untuk menghitung volume air. Namun, seiring dengan perkembangan teknologi otomatisasi utilitas, saat ini telah hadir ragam meteran air digital yang mengombinasikan sensor presisi tinggi seperti ultrasonik atau elektromagnetik dengan modul komunikasi data jarak jauh untuk pemantauan konsumsi air yang lebih akurat dan real-time.

Contoh velocity-type water meter antara lain multi-jet meter dan Woltmann/turbine meter.

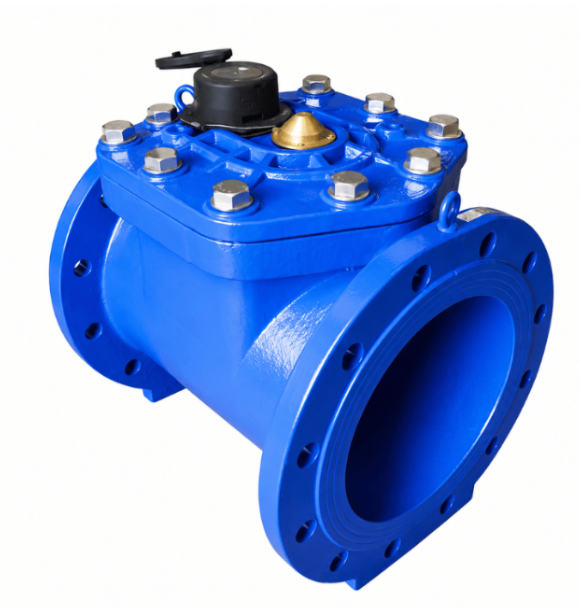

Multi-jet menggunakan beberapa jalur jet air untuk menggerakkan elemen pengukur. Sementara itu, Woltmann meter menggunakan rotor atau turbin yang sesuai untuk aplikasi dengan debit relatif tinggi dan umumnya tersedia dalam ukuran nominal yang lebih besar.

Keunggulan dan rentang aplikasi setiap model tetap bergantung pada desain dan spesifikasi pabrikan. Oleh karena itu, jangan menentukan kecocokan hanya berdasarkan label tipe velocity.

2. Positive Displacement Type Water Meter

Positive displacement water meter mengukur volume air berdasarkan perpindahan sejumlah volume fluida yang relatif tetap pada setiap siklus mekanisme pengukuran, sehingga sangat ideal untuk tingkat akurasi tinggi pada aliran rendah. Untuk memantau pemakaian secara mandiri, penting bagi Anda untuk memahami cara menghitung meteran air secara tepat dengan membaca angka kumulatif pada indikator register atau layar digital guna mengontrol efisiensi penggunaan air sehari-hari.

Prinsip ini membuat positive displacement meter dapat memiliki performa pengukuran yang baik pada debit rendah. Karena itu, tipe ini dapat digunakan pada aplikasi yang membutuhkan sensitivitas terhadap aliran kecil, sesuai dengan rentang pengukuran dan spesifikasi produk.

Namun, jangan gunakan istilah “lebih akurat” secara mutlak. Desain meter, kondisi instalasi, rentang flow rate, dan standar metrologi yang digunakan dapat memengaruhi akurasi pengukuran.

Klasifikasi Berdasarkan Ukuran dan Kapasitas Aliran


Ukuran nominal atau DN (nominal diameter) merupakan salah satu parameter penting saat memilih water meter. Namun, ukuran meter tidak boleh Anda gunakan sebagai satu-satunya dasar untuk menentukan kapasitas aliran.

Dalam standar metrologi water meter, parameter flow rate yang penting antara lain:

Q1: minimum flow rate;
Q2: transitional flow rate;
Q3: permanent flow rate; dan
Q4: overload flow rate.

OIML R 49 menetapkan karakteristik flow rate tersebut untuk water meter dan menggunakan Q3 serta rasio Q3/Q1 sebagai bagian dari karakterisasi metrologis meter.

Artinya, pemilihan jenis meteran air sebaiknya Anda lakukan dengan membandingkan flow rate aktual sistem (minimum, normal, dan maksimum) dengan rentang pengukuran yang tersedia pada spesifikasi produk tersebut agar tingkat akurasi pengukuran volume fluida dapat tercapai secara maksimal.

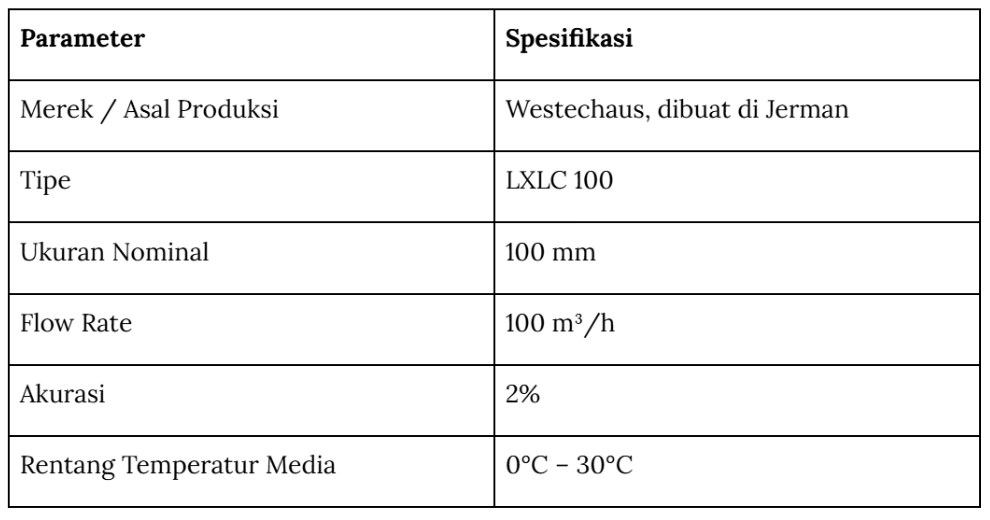

Sebagai contoh, produk Westechaus LXLC 100 yang tercantum pada halaman produk Tekniksaurus memiliki ukuran nominal 100 mm dan flow rate sebesar 100 m³/h, dengan akurasi 2% serta rentang temperatur media 0–30 °C.

Spesifikasi tersebut hanya berlaku untuk produk tertentu, jadi kita tidak bisa menggeneralisasi bahwa semua water meter DN100 memiliki flow rate 100 m³/h.

Data tersebut perlu Anda konfirmasi kembali melalui datasheet, katalog, atau dokumen teknis resmi produk sebelum Anda menggunakannya sebagai dasar pengadaan.

Penting juga untuk membedakan nilai akurasi yang tercantum pada spesifikasi produk dengan accuracy class berdasarkan standar metrologi. Nilai “2%” pada halaman produk tidak secara otomatis berarti produk tersebut memiliki accuracy class 2 menurut OIML R49.

Standar Akurasi yang Perlu Anda Perhatikan saat Memilih Water Meter


Untuk water meter, ISO 4064 dan OIML R49 merupakan referensi penting dalam pengukuran air.

Lihat Produk Kami : Westechaus Hot Water Meter Irigasi Size 125 mm

OIML R49 menggunakan parameter Q1 hingga Q4 untuk menggambarkan rentang flow rate meter. Standar tersebut juga menetapkan batas kesalahan maksimum (maximum permissible error) berdasarkan kondisi pengukuran dan kelas akurasi yang berlaku.

Lihat Produk Kami : Westechaus Meteran Air Bersih Size 500 mm

Karena itu, saat mengevaluasi water meter untuk kebutuhan industri, jangan hanya melihat angka akurasi pada brosur. Periksa juga:

rentang flow rate;
Q1, Q2, Q3, dan Q4 jika tersedia;
accuracy class;
temperatur media;
tekanan kerja;
ukuran nominal;
jenis media; dan
Persyaratan instalasi.
Informasi tersebut membantu memastikan water meter bekerja pada kondisi yang sesuai dengan desainnya.

FAQ

1. Apa saja jenis water meter yang umum di industri?

Water meter industri umumnya terbagi berdasarkan media (cold water meter untuk air bersih dan hot water meter untuk air panas) serta mekanisme pengukuran (velocity type seperti multi-jet dan turbine, atau positive displacement type yang lebih akurat pada flow rate rendah).

2. Apa perbedaan cold water meter dan hot water meter?

Cold water meter mengukur air bersih pada suhu normal, sedangkan hot water meter menggunakan konstruksi internal yang mampu menahan suhu tinggi dan tekanan kerja yang lebih besar. Karena itu, hot water meter cocok untuk sistem distribusi air panas maupun sistem irigasi bertekanan.

3. Bagaimana cara menentukan ukuran water meter yang tepat?

Ukuran water meter ditentukan berdasarkan kebutuhan flow rate operasional di titik instalasi. Semakin besar ukuran nominal, semakin tinggi kapasitas aliran maksimum yang dapat diukur, misalnya water meter ukuran 100 mm dengan flow rate hingga 100 m³/h.
